結構圖
DTCM35FH-56-M58-AL
最高支持35mm Full靶面相機
下載
download
申請報價
產品參數
產品圖紙
相關應用
產品參數
data
基本參數
支持CCD尺寸(Φmm)
43.6(35mm Full)
物方視場FOV(Φmm)
56
放大倍率β(x)
0.779
物方工作距WD(mm)
138±3
像方F/#
14.6
物方景深DOF(mm)
±1.3@F20
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
434±3
鏡頭總長(mm)
283.8
鏡頭接口
M58
凈重(KG)
1.5
像方MTF30(lp/mm)
>60
視野范圍（mmxmm）
CMV50000 (36.43x27.62)
46.8x35.5
KAI29050/2 (36.17x24.11)
46.4x30.9
KAI43142 (36.18x24.12)
46.4x31.0

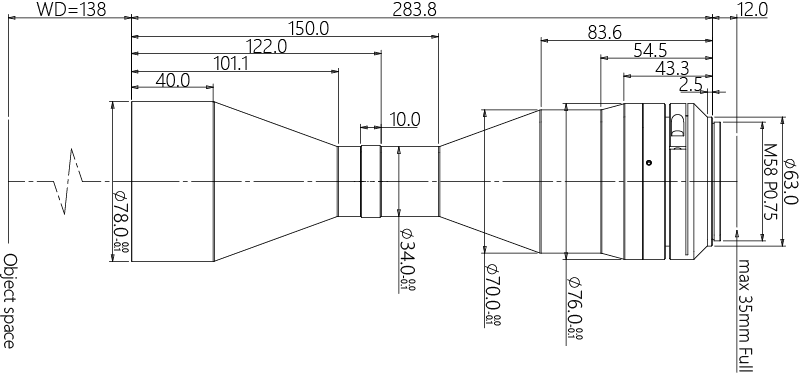

產品圖紙
drawing
相關應用
application
