結構圖

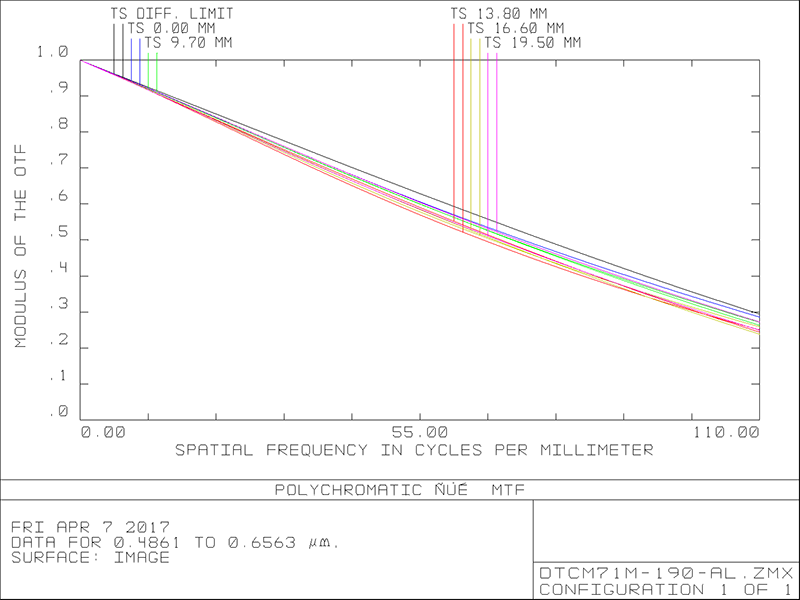

MTF曲線
DTCM71M-190H-M58-AL
最高支持71Mp靶面相機
下載
download
申請報價
產品參數
產品圖紙
相關應用
產品參數
data
基本參數
支持CCD尺寸(Φmm)
39
物方視場FOV(Φmm)
190
放大倍率β(x)
0.205
物方工作距WD(mm)
330±5
像方F/#
6.5
物方景深DOF(mm)
±10.5@F11
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
858±5
鏡頭總長(mm)
516.4
鏡頭接口
M58
凈重(KG)
10.2
像方MTF30(lp/mm)
>135
視野范圍（mmxmm）
CHR 70M (31.0x21.7)
151.2x105.9

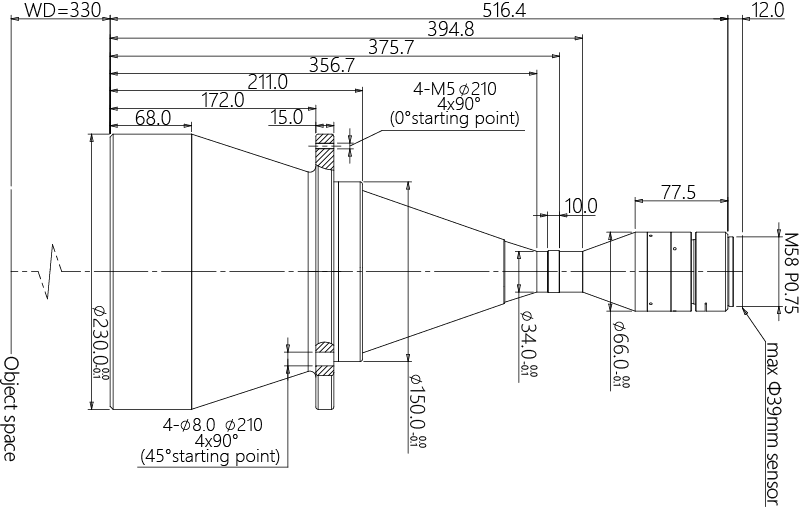

產品圖紙
drawing
相關應用
application
產品推薦
