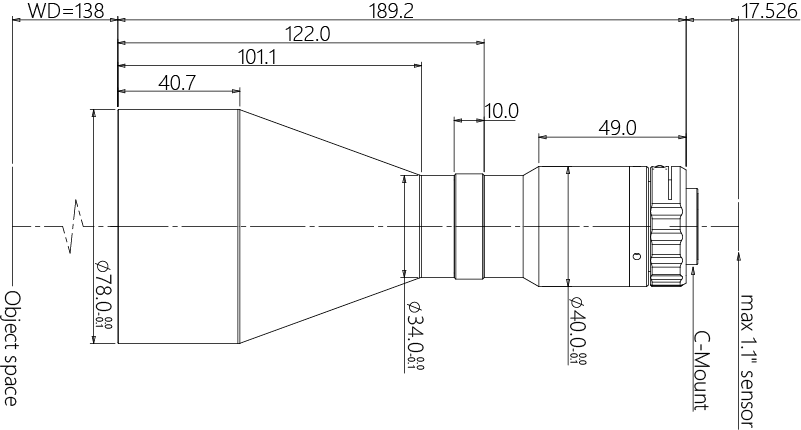

結構圖

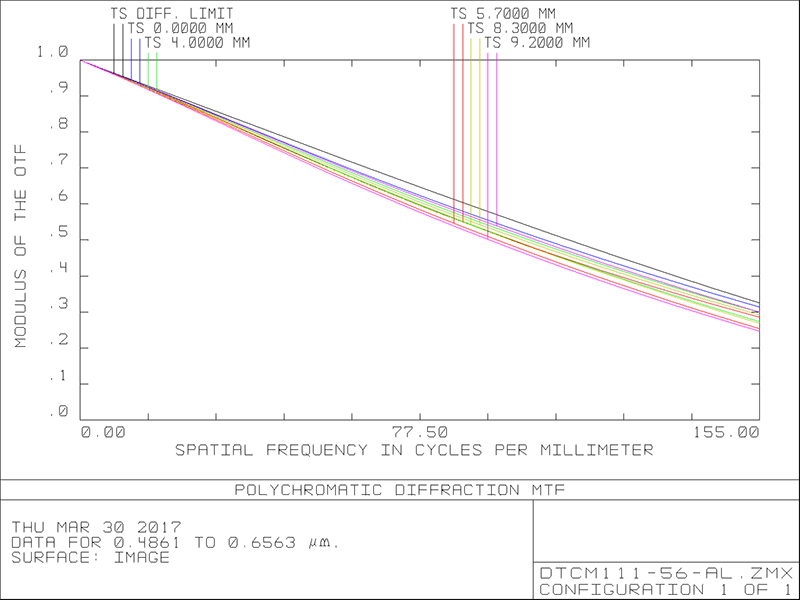

MTF曲線
DTCM111-56-AL
最高支持1.1‘’靶面相機
下載
download
申請報價
產品參數
產品圖紙
相關應用
產品參數
data
基本參數
支持CCD尺寸(Φmm)
18.4(1.1")
物方視場FOV(Φmm)
56
放大倍率β(x)
0.329
物方工作距WD(mm)
138±3
像方F/#
6.2
物方景深DOF(mm)
±4.0@F11
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
345±3
鏡頭總長(mm)
189.2
鏡頭接口
C
凈重(KG)
0.8
像方MTF30(lp/mm)
>145
視野范圍 (mmxmm)
1" IMX183 (13.13x8.76)
39.9x26.6
1.1" IMX253 (14.19x10.38)
43.1x31.6
