結構圖

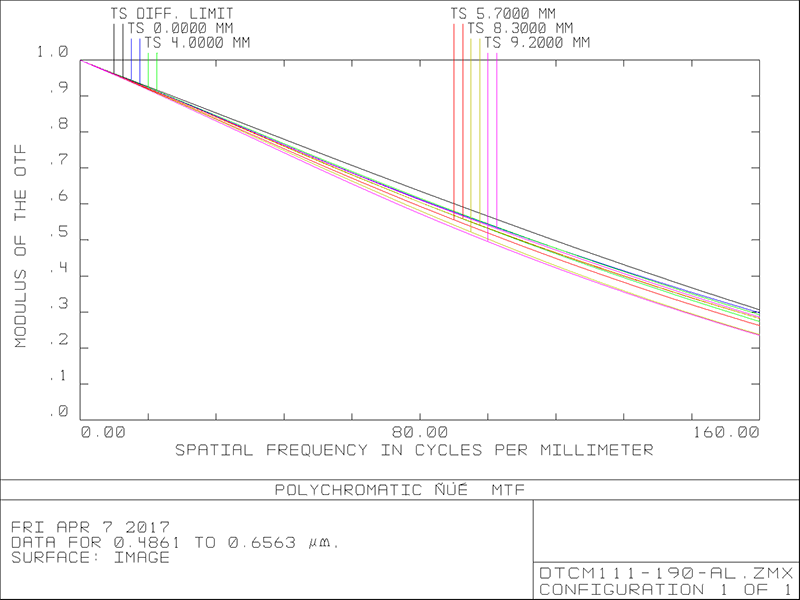

MTF曲線
DTCM111-190H-AL
最高支持1.1‘’靶面相機
下載
download
申請報價
產品參數(shù)
產品圖紙
相關應用
產品參數(shù)
data
基本參數(shù)
支持CCD尺寸(Φmm)
18.4(1.1")
物方視場FOV(Φmm)
190
放大倍率β(x)
0.097
物方工作距WD(mm)
330±5
像方F/#
6.2
物方景深DOF(mm)
±46.7@F11
像方畸變(% max)
<0.1
物方遠心度(° max)
<0.1
物像距I/O(mm)
791±5
鏡頭總長(mm)
443.0
鏡頭接口
C
凈重(KG)
9.7
像方MTF30(lp/mm)
>145
視野范圍 (mmxmm)
1" IMX183 (13.13x8.76)
135.4x90.3
1.1" IMX253 (14.19x10.38)
146.3x107.0

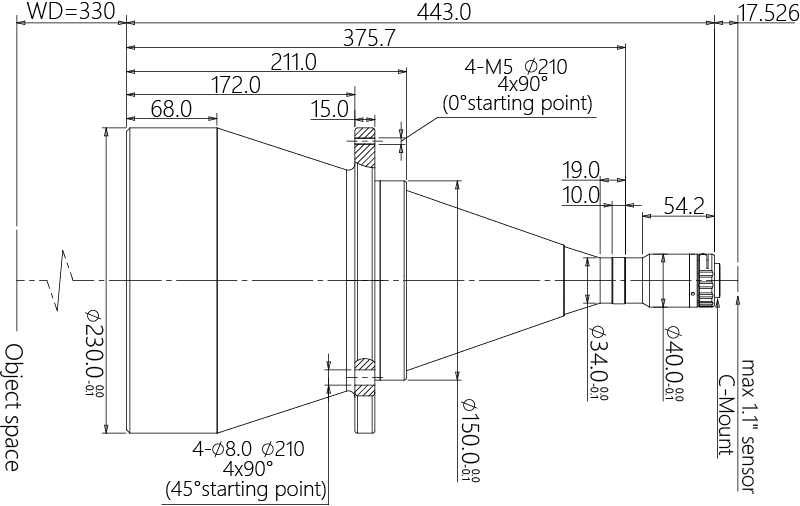

產品圖紙
drawing
